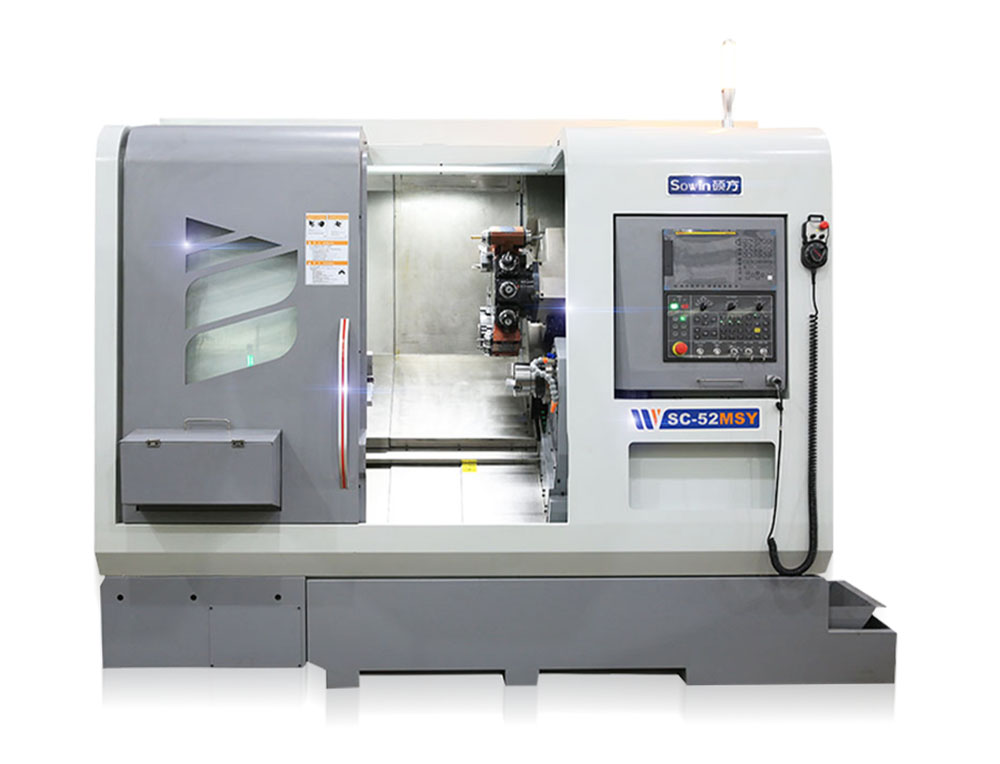

动力刀塔式车削中心SC-52MSY
加工直径：棒料φ51mm/盘类φ350mm
产品描述
●采用知名品牌台湾普森主轴;
●采用高性能3V型皮带传动主轴系统，可降低马达产生热量对主轴精度的影响;
●采用主轴双编码器结构，对皮带轮进行减速比，提高主轴输出扭矩;
●采用主轴双编码器结构，保证主轴在C轴模式下的分度精度达0.001°;
●主轴最高转速4200rpm ;
●主轴电机功率7.5/11KW(连续/30min)·主轴最大扭矩116Nm;
●主轴搭配8"卡盘，最大夹持直径达中210mm.
应用领域：5G/智能家电/电动工具/渔具/消费电子/医疗器械/新能源汽车/国防军工等行业。
咨询热线：0512-36825901
●副主轴最高转速6000rpm
●副主轴电机功率5.5/7.5KW(连续/30min)
●副主轴最大扭矩59.7Nm
●副主轴搭配5"卡盘，最大夹持直径达中135mm
●副主轴内置顶料装置,工件完成加工能顺利脱离夹爪落入工件接料器内。
●副主轴在等转速同步控制下，从主轴精确地对接工件，再进行工件背面端的加工，不但可以降低工件二次定位的精度误差，而且可节省转运人力与时间。
●副主轴适合长工件加工(如心轴类)，工件两端可以主轴及副主轴同时夹持支撑来进行工件中段精密加工。

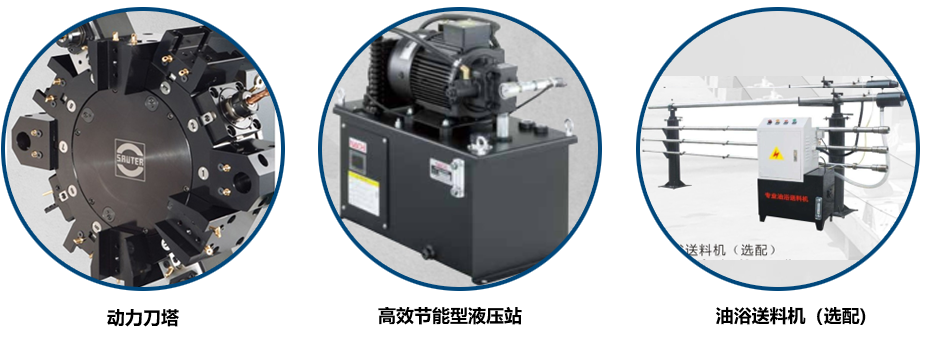

●搭载12工位动力刀塔，Y轴、主轴及副轴，可在同一几台进行车、钻、攻等复合加工功能，一次设定完成整个加工过程。
| 型号 | SC-52MSY |
| 控制系统 | FANUC 0i-TF |
| 加工范围 | |
| 最大车削直径(mm) | φ390 |
| 最大加工长度(mm) | 500 |
| 快速进给速度(m/min) | 24(X轴/Z2轴),30(Z1轴),12(Y轴) |
| 最大行程 | |
| X轴(mm) | 230(半径) |

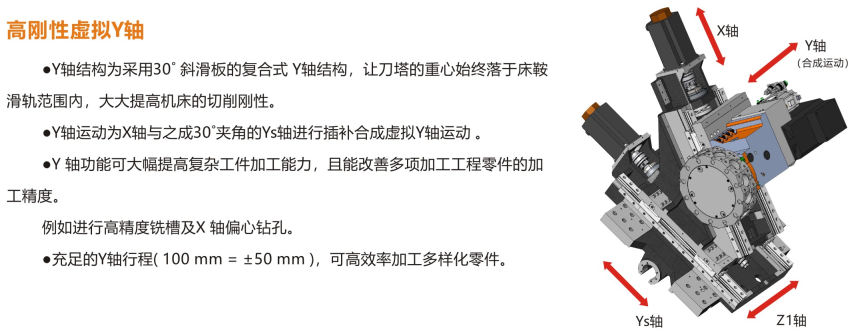

| Y轴(mm) | ±50(半径) |
| Z1轴(mm) | 540 |
| Z2轴(mm) | 520 |
| 主轴 | |
| 主轴端面形式 | ANSI A2-6 |
| 拉杆通孔径(mm) | φ52 |
| 配用卡盘 | 8" |
| 主轴电机功率(Kw) | 7.5 |
| 主轴转速(rpm/min) | Max4200 |
| C轴分辨率 | 0.001° |
| 副主轴 | |
| 副主轴端面形式 | ANSI A2-4 |
| 拉杆通孔径(mm) | φ33 |
| 配用卡盘 | 5" |
| 副主轴电机功率(Kw) | 5.5 |
| 主轴转速(rpm/min) | Max6000 |
| C轴分辨率 | 0.001° |
| 刀塔 | |
| 中心高(mm) | 100 |
| 刀盘对边宽度(mm) | 330 |
| 工位数 | 12 |
| 车刀座刀具规格(mm) | □25 |
| 镗刀座刀具规格(mm) | Φ32/Φ25 |
| 动力刀具规格 | ER25 |
| 动力刀具电机功率(Kw) | 3.7 |
| 动力刀具转速(rpm/min) | Max6000 |
| 定位精度 | |
| X/Y/Z1/Z2轴定位精度(mm) | 0.005 |
| X/Y/Z1/Z2轴重复定位精度(mm) | 0.005 |
| 主轴旋转跳动精度(mm) | 0.003 |
| 主轴/副主轴抱闸方式 | 液压抱闸 |
| 床身倾斜度° | 30°(整体铸件床身) |
| 切削油泵功率(Kw) | 0.8 |
| 刀塔切削油泵功率(Kw) | 0.45 |
| 切削油箱容积(L) | 200 |
| 净重(Kg) | 5000 |
| 外形尺寸(长mm×宽mm×高mm) | 3000×2080×2220 |
-
高效的自主研发团队
硕方拥有一支高水平的研发团队，在国内率先研发出走心机用电主轴系列，并取得多项发明及专利，从而打破国外垄断，并逐步取代进口的同类产品
-
先进的加工设备
“工欲善其事，必先利其器”。硕方拥有精密的智能化加工母机，确保产品的零部件具备高精度。分别是：三菱五面体加工中心、大隈卧式加工中心、大隈立式加工中心、哈斯立式加工中心、建德平面磨床等先进的加工母机
-
严谨的制造过程
为保证产品装配过程的质量，硕方实行标准化的制造，将产品过程检验纳入工序过程。
为保证产品装配及加工精度的稳定性、一致性，我司所有生产、装配车间均为恒温恒湿环境。 -
卓越的生产工艺
为确保每一台硕方机床达到最高精度标准、稳定性以及精度保持性，从床身结构件铸造、铸件热时效处理、零部件高精密加工、关键部位高频淬火，到装配前关键零件高清洁度清洗，精密组件无尘装配，均采用先进的生产工艺，以使机床呈现卓越的性能表现。
-
高精密检测仪器
硕方制定并严苛执行质量管控标准，45个检测项目，632个品质管控要点，48小时高速全行程载荷加工测试。采用全球顶级精密检测设备，确保机床所有细节的精准控制
-
全面的服务体系
秉承“一切为了客户”的经营理念，售后服务部始终贯彻快速响应、及时处理、彻底解决的服务宗旨！
